Вентилятор радиальный ВР80-75-3.15

Основные характеристики вентилятора

Типоразмер вентилятора	Двигатель		Параметры в рабочей зоне		Масса, не более, кг
	Частота вращения, об./мин.	Мощность, кВт	Произ-ть, тыс. м3/час	Полное давление, Па
ВР80-75-3.15.1С ВР80-75-3.15.1К1	1500	0,12	0,75-1,15	185-175	30
	1500	0,18	0,80-1,75	320-180	30
	1500	0,25	0,90-1,90	320-190	33
	1500	0,37	0,90-1,95	370-230	33
	3000	1,1	1,75-2,80	1390-800	38
	3000	1,5	1,70-3,70	1390-810	41
	3000	2,2	1,70-4,00	1350-880	41

Акустические характеристики вентилятора

Условное обозначение	Частота вращения рабочего колеса, об/мин	Зона измерения звуковой мощности	Суммарный уровень звуковой мощности, дБА. не более	Октавные уровни звуковом мощности Lр , дБ. не более, в полосах среднегеометрических частот, Гц
				125	250	500	1000	2000	4000	80О0
ВРЗО-75-3,15	1420	всасывание	70	65.5	72.5	66,5	62.5	60.5	59,5	55
		нагнетание	73	68.5	75,5	69,5	68,5	62	57	52
	2850	всасывание	ЭЗ	Б2.5	38	96	92	85	83	82
		нагнетание	96	85,5	91	99	94	91	35	80

Аэродинамические характеристики вентилятора

Вентиляторы канальные радиальные ВКТ

Вентиляторы канальные общего назначения ВКТ применяют в системах вентиляции жилых, общественных и производственных зданий и помещений, а также для технологических целей. Вентиляторы ВКТ предназначены для перемещения невзрывоопасных газовоздушных смесей, не вызывающих ускоренной коррозии материалов проточной части вентиляторов, не содержащих взрывчатых веществ, взрывоопасной пыли, липких и волокнистых материалов, с запыленностью не более 100мг/м\ с температурой невыше40°С.
1. Низкого и среднего давления.
2. Рабочее колесо с назад загнутыми лопатками.
3. Количество лопаток: 13.
4. Комплектуются трехфазным асинхронным электродвигателем.
5. Вентиляторы с установочной мощностью менее 0,55 кВт могут комплектоваться двигателями на напряжение 220В.
6. Варианты выхода воздуха: по оси, вверх, вправо, влево, вниз, (стороны выхода воздуха указаны при взгляде по направлению потока воздуха на входе).
7. Корпус вентилятора со встроенной системой шумопоглощения и теплоизоляции.
8. Изготавливаются по ТУ BY 290303831.005-2011.



Габаритные и присоединительные размеры



Обозначение	Размеры, мм
	A	A1	A2	В1	В2max	С	Нmax	В	L	L1
ВКТ-2.5	365	393	424	405	500	440	500	405	515	440
ВКТ-З.15	454	482	513	505	600	540	590	505	615	540
ВКТ-4	562	590	621	605	700	640	690	605	715	640
ВКТ-5	714	742	773	755	850	790	840	755	865	790
ВКТ-6.3	906	934	965	955	1050	990	1050	955	1065	990



При заказе вентиляторов и в документации другой продукции, которая комплектуется вентиляторами, следует указывать:
—   наименование;
—   обозначение типа вентилятора;
—   номер вентилятора по ГОСТ 10616;
— исполнение по ширине рабочего колеса (1- широкое, 2- нормальное, 3-узкое);
—   относительный диаметр рабочего колеса;
—   сторону выхода воздуха;
—   тип установленного электродвигателя;
—   обозначение технических условий.

Пример записи вентилятора номер 4, с рабочим колесом широкого исполнения, вид климатического исполнения — У2, относительный диаметр рабочего колеса 1,1Дн., выход воздуха по оси, тип устанавливаемого электродвигателя 4АИР71А6:

Вентилятор канальный радиальный ВКТ-4-1 Д=1,1Дн по оси 4ЛИР71А6

ТУ В У290303X31.005-2011



Основные параметры вентиляторов



Типоразмервентилятора	Относительный диаметр рабочего колеса	Двигатель		Частота вращения, об/мин	Параметры в рабочей зоне		Массакг,не более
		типоразмер	Мощность,кВт		Производительность, тыс.м3/час	Статическое давление, Па
ВКТ-2,5-1	1.0	АИР56В4	0,18	1350	0,5-1,45	145-30	40
	1,1				0,5-1,55	185-30	40
ВКТ-2,5-1	1.0	АИР71А2	0,75	2820	0.9-3.0	600-50	45
	1,1	АИР71В2	1.1	2800	1.0-3.2	750-50	45
ВКТ-2,5-2	1,0	АИР56В4	0,18	1350	0,4-1,1	150-30	39
	1.1				0,4-1,2	185-30	39
ВКТ-2,5-2	1,0	АИР63В2	0,55	2730	0,75-2,3	580-50	41
	1.1				0,8-2,55	740-50	41
ВКТ-3,15-1	1,0	АИР63В4	0,37	1320	0.9-2.8	230-50	49
	11				1.0-3,1	280-50	50
ВКТ-3,15-1	1.0	АИР80В2	22	2860	2,0-6.1	960-100	64
	1,1	АИР90L2	3,0		2.0-6.5	1200-100	65
ВКТ-3,15-2	1.0	АИР63А4	0,25	1320	0,7-23	230-50	48
	1,1				0.8-2.4	280-50	49
ВКТ-3,15-2	1.0	АИР80А2	1,5	2880	1,5475	960-100	56
	1.1	АИР80В2	2,2	2860	1.5-5,1	1150-100	62
ВКТ-3,15-3	1,0	АИР80А2	1,5	2880	1,0-3,7	920-100	55
	1.1				1.2-3.9	1150-100	56
ВКТ-4-1	1,0	АИР71А6	0,37	920	1,3-3,9	160-30	68
	1,1				1,3-4,1	200-30	69
ВКТ-4-1	1.0	АИР80А4	1,1	1420	2.0-6,1	380-50	70
	1.1				2,0-6,5	470-50	71
ВКТ-4-2	1.0	АИР71А6	0,37	920	1,0-3,1	170-30	67
	1.1				1,0-3,2	200-30	68
ВКТ-4-2	1.0	АИР80А4	1,1	1420	1,5-4,8	370-50	70
	1.1				1,6-5,0	460-50	71
ВКТ-4-3	1.0	АИР71А6	0,37	920	0,8-2,3	160-30	66
	1,1				0,8-2,5	200-30	67
ВКТ-4-3	1.0	АИР71А4	0,55	1360	1,1-3,5	350-50	69
	1,1				1,2-3.8	440-50	70
ВКТ-5-1	1.0	АИР80А6	0,75	920	2,5-7,6	260-50	119
	1,1				2,5-8,1	320-50	121
ВКТ-5-1	1.0	АИР 100S4	3,0	1410	4,0-11,8	590-100	126
	1,1				4,0-12,5	740-100	128
В КТ-5-2	1.0	АИР80А6	0,75	920	2,0-6,0	250-50	117
	1,1				2,0-6,4	310-50	118
ВКТ-5-2	1.0	АИР90L4	2,2	1420	3,0-9,2	580-100	122
	1,1				3,0-9,7	730-100	123
ВКТ-5-3	1.0	АИР80А6	0,75	920	1,5-4,6	250-50	116
	1.1				1,5-4,9	310-50	117
В КТ-5-3	1.0	АИР80В4	1,5	1410	2,2-6,9	550-100	118
	1.1				2,2-7,2	700-100	119
ВКТ-6,3-1	1.0	АИР112МA6	3,0	950	6,0-16.0	420-50	211
	1,1				6,0-17,5	530-50	213
ВКТ-6,3-1	1.0	АИР132М4	11.0	1450	7,5-24,0	960-100	240
	1.1				8,0-26.0	1190-100	242
ВКТ-6,3-2	1,0	АИР100L6	2,2	940	4,0-12,5	410-50	193
	1.1				4,0-13.4	510-50	195
ВКТ-6,3-2	1.0	АИР132S4	7,5	1440	6,0-19.0	970-100	221
	1.1				6,0-20.0	1170-100	227
ВКТ-6,3-3	1,0	АИР100L6	2,2	940	3,0-9,5	400-50	191
	1.1				3,0-10,1	500-50	193
ВКТ-6,3-3	1,0	АИР112М4	5,5	1430	5,0-14,5	910-100	205
	1.1				5,0-15.5	1160-100	207



Вентилятор радиальный ВР80-75-2.5

Основные характеристики вентилятора

Типоразмер вентилятора	Двигатель		Параметры в рабочей зоне		Масса, не более, кг
	Частота вращения, об./мин.	Мощность, кВт	Произ-ть, тыс. м3/час	Полное давление, Па
ВР80-75-2.5.1С ВР80-75-2.5.1К1	1500	0,12	0,40-0,80	200-119	23
	1500	0,18	0,40-0,90	220-130	23
	1500	0,25	0.40-1,0	224-130	25
	3000	0,37	0,80-1,70	790-300	25
	3000	0,55	0,80-1,70	870-514	25
	3000	0,75	0,85-1,70	800-540	30

Акустические характеристики вентилятора

Условное обозначение	Частота вращения рабочего колеса, об/мин	Зона измерения звуковой мощности	Суммарный уровень звуковой мощности, дБА. не более	Октавные уровни звуковом мощности Lр , дБ. не более, в полосах среднегеометрических частот, Гц
				125	250	500	1000	2000	4000	80О0
ВР8О-75-2.5	1420	всасывание	62	58	65	59	55	53	52	48
		нагнетание	65	61	68	62	61	55	50	45
	2900	всасывание	80	70	75,5	82,5	76,5	72,5	70,5	69,5
		нагнетание	55	73	78.5	85,5	79,5	73,5	72,5	67.5

Аэродинамические характеристики вентилятора

Акустические характеристики ВР 140-40

Акустические характеристики вентиляторов радиальных ВР 140-40

№ вент.	n, мин-1	Значение Lpi, дБ в октановых полосах f, Гц							LpA, дБА
		5	1810	90	92	96	95	92		91	85	76
	2030	95	97	101	100	97	96	90	81
	2285	97	99	103	102	99	98	92	83
	2575	102	104	108	107	104	103	97	88
6,3	1615	96	98	102	101	98	97	91	82
	1810	101	103	107	106	103	102	96	87
	2040	102	104	108	107	104	103	97	88
8	1450	110	114	115	112	108	106	99	92
	1615	110	114	115	112	108	106	99	92
	1810	111	115	116	113	109	107	100	93

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

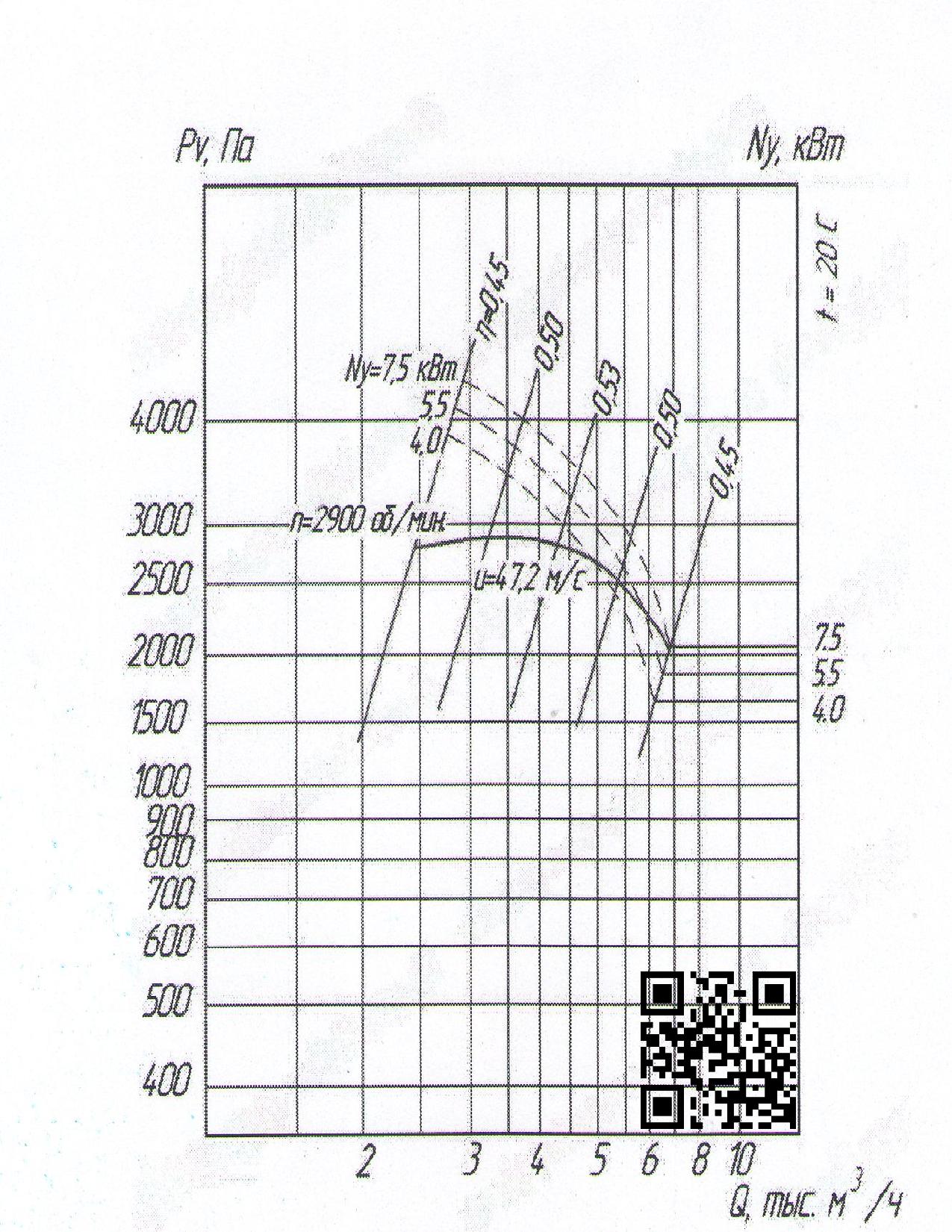

Аэродинамические характеристики ВР 140-40 №№ 2,5-6,3 сх.1

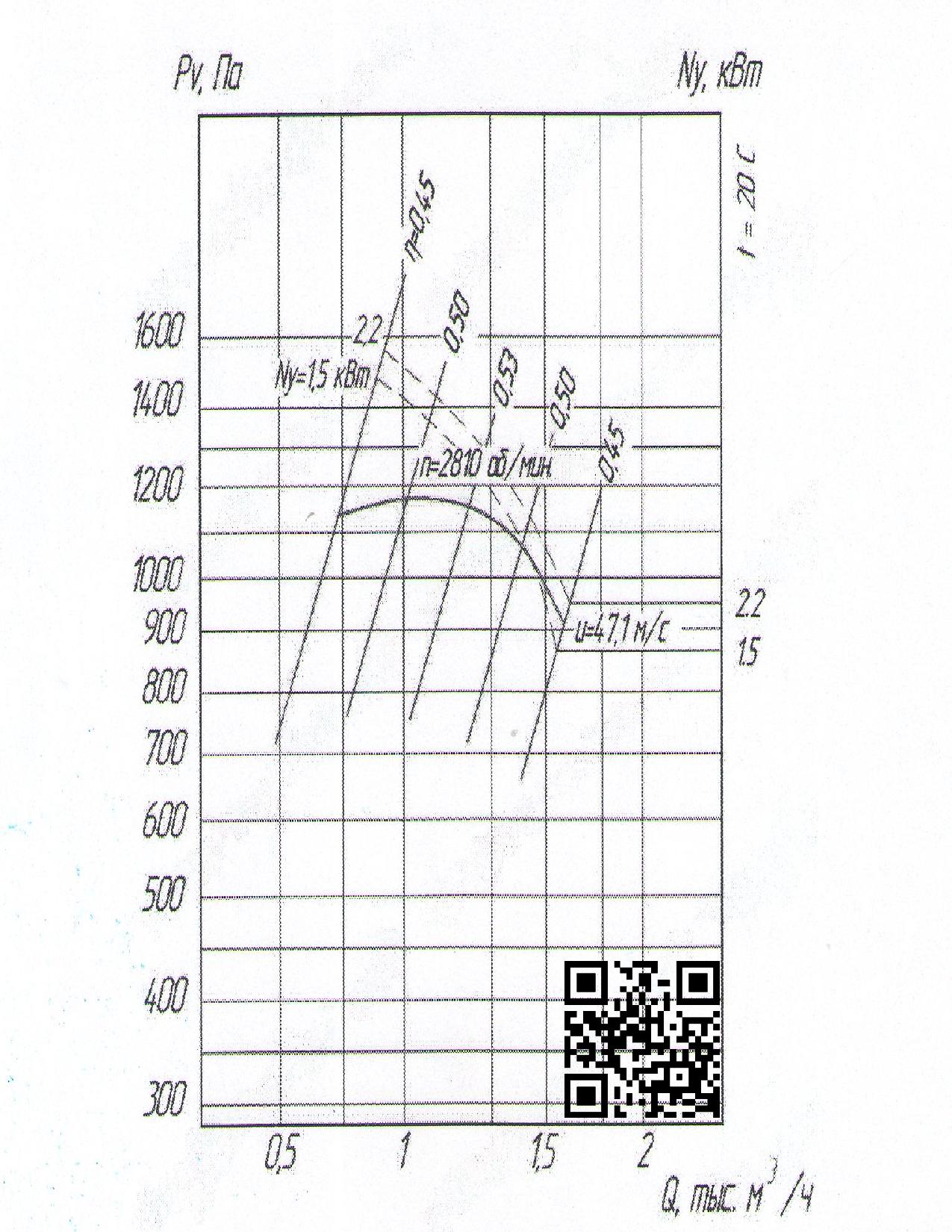

Аэродинамическая характеристика вентилятора ВР 140-40 №2,5 исп-1

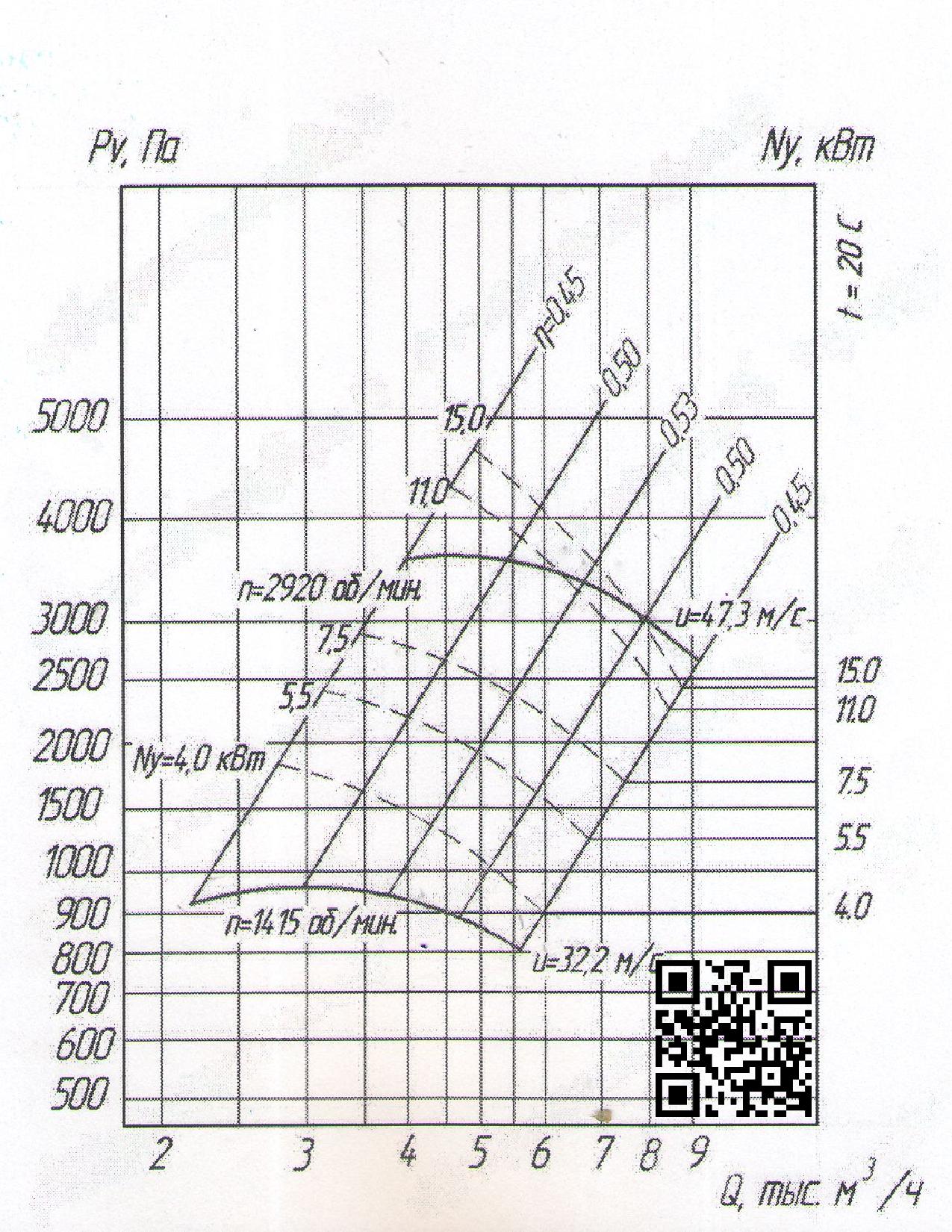

Аэродинамическая характеристика вентилятора ВР 140-40 №3,15 исп-1

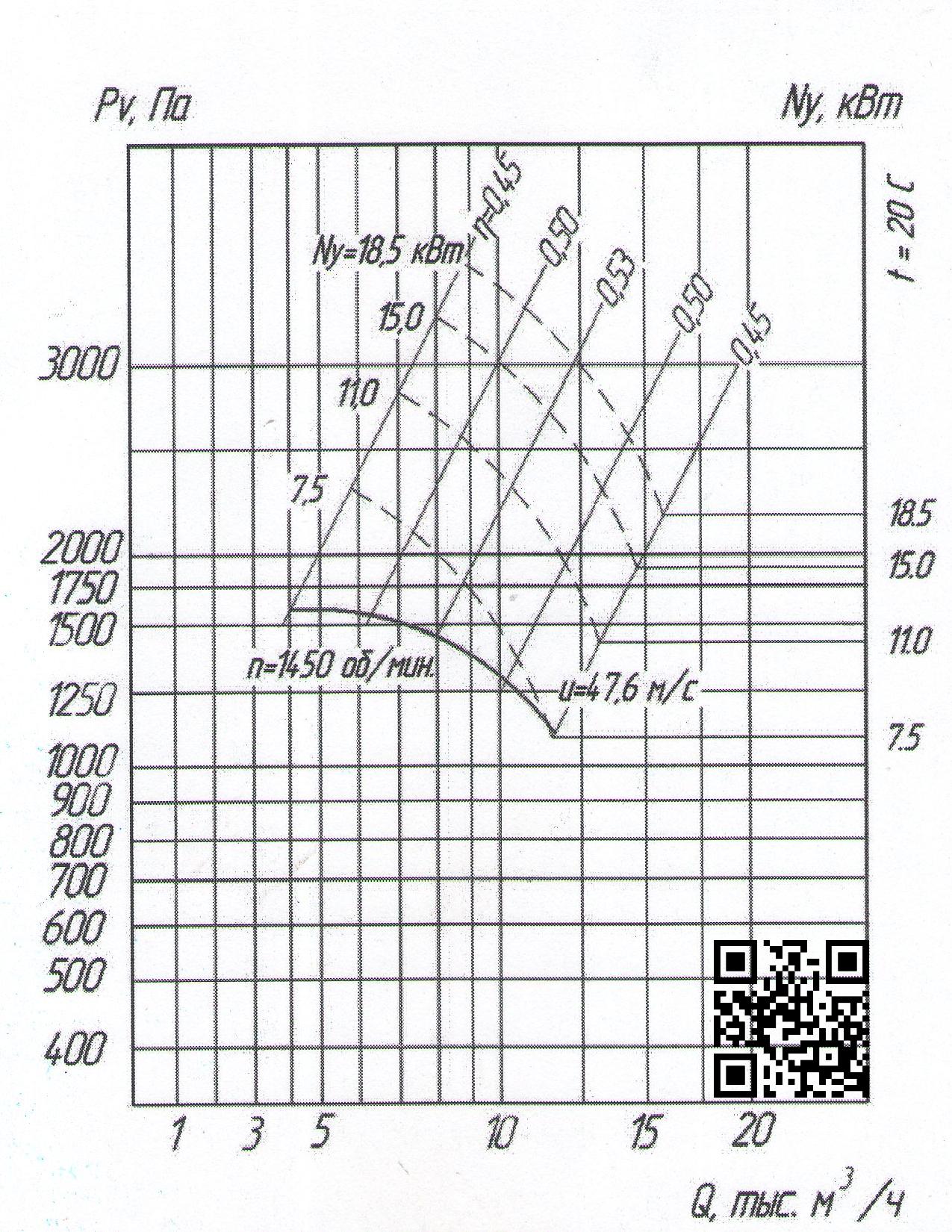

Аэродинамическая характеристика вентилятора ВР 140-40 №4 исп-1

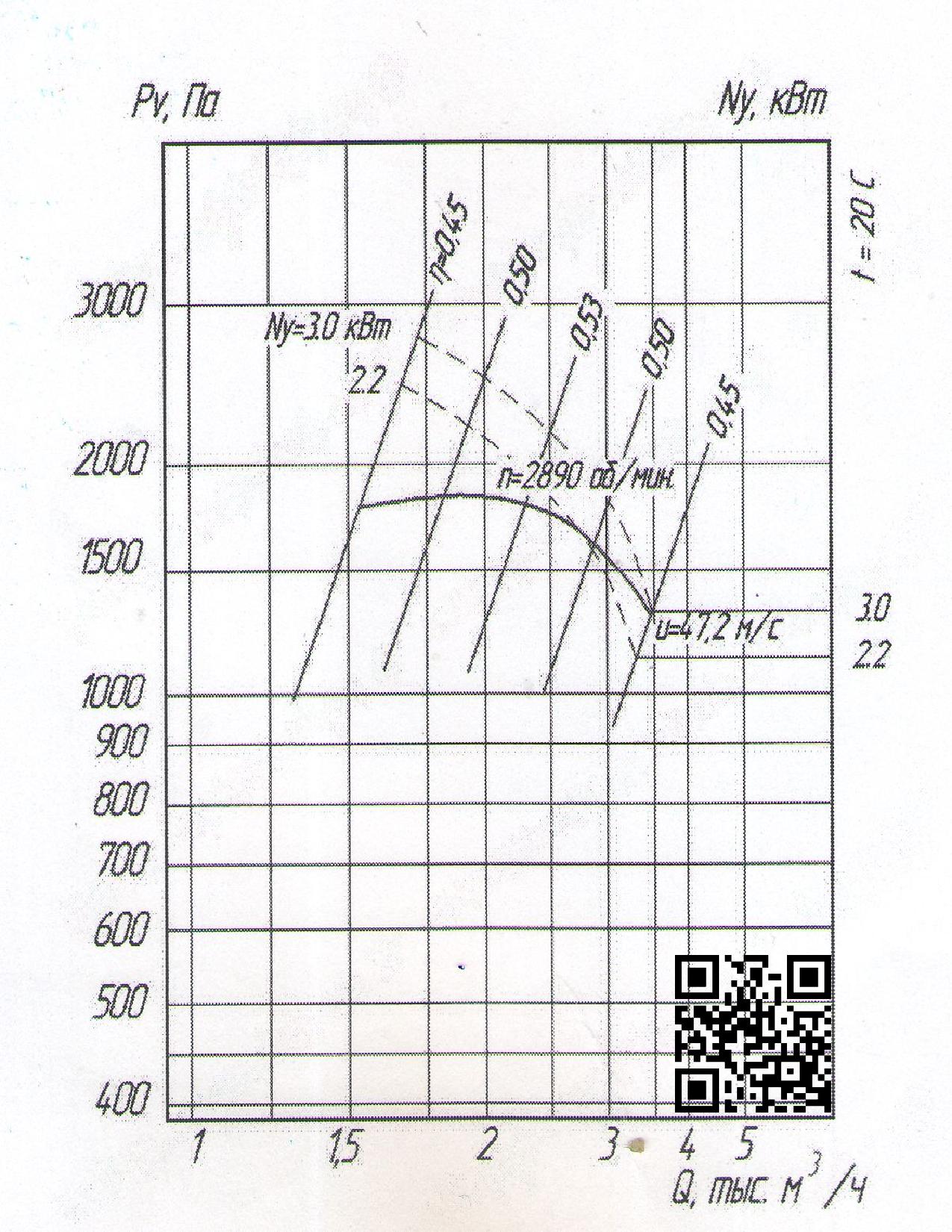

Аэродинамическая характеристика вентилятора ВР 140-40 №5 исп-1

Аэродинамическая характеристика вентилятора ВР 140-40 №6,3 исп-1
